Водогрейный котёл – это устройство, имеющее топку, обогреваемую продуктами сжигаемого в ней топлива, и предназначенное для нагревания воды, которая находится под давлением выше атмосферного и используется в качестве теплоносителя вне самого устройства. Водогрейные котлы предназначены для установки в отопительных и промышленных котельных в качестве источников теплоснабжения (а также на ТЭЦ для покрытия пиков теплофикационных нагрузок). Горячая вода используется в системах отопления, вентиляции и горячего водоснабжения. Температура обратной сетевой воды составляет 70 ºС . Температура воды на выходе из котла может достигать 150-200 ºС

Котлостроительной промышлен­ностью выпускается серия унифицированных водогрейных котлов КВ-ГМ, КВ-ТС и КВ-ТК (К - котел, В - водогрейный, ГМ - газа­ мазутный, Т — на твердом топливе, С — слоевой метод сжигания, К — камерный метод сжигания), имеющих следующий диапазон по теплопроизводительности: 4.6; 7,5; 11,6; 23 и 34,8 МВт (4; 6,5; 10; 20: 30 Гкал/ч).

Водогрейный котел КЗ-ЦКТИ снабжен цепной решеткой обратного ходас пневмомеханическим забрасывателем. Внутри котла имеется перегородка, разделяющая топочную камеру на топку и камеру догорания. Дымовые газы в конвективный блок  попадают снизу, а отводятся из него сверху.

Промежуточная стенка в топке образована верхним и нижним коллекторамии соединительными трубами, пространство ме­жду которыми заполнено шамотной массой. Дымовые газы из топ­ки поступают в конвективный блок, а из него в воздухоподогрева­тель. Коэффициент полезного действия котла 85%.

Водогрейный котел КВ-ГМ-4. Топочная камера полностью экранирована, газы из топки проходят через фестон  и далее обогревают конвективный пакет. Котел обо­рудован газомазутной горелкой  и дробеочистительным устрой­ством.

Обмуровка котлов делается облегченной натрубной, каркас упрощенный. Котлы оборудуют системами дробеочистки конвективных и обдувки радиационных поверхностей нагрева. Работа кот­лов регулируется с помощью автоматики. Все агрегаты разрабо­таны для установки в закрытых и полуоткрытых котельных. |

ПТВМ – 50(Дорогобужский и Белгородский котельный завод)

Пиковый, теплофикационный, водогрейный, газомазутный. Предназначен для нагрева сетевой воды 150 – 170 ^оС, производительность 50 Гкал/час, давление на входе 25 атм.

Котел состоит из топки, каркаса, трубной системы (передний, задний, 2 топочных экрана и конвективная часть).

Циркуляция, в зависимости от режима работы, может осуществляться по 2-х ходовой схеме (при работе в пиковом режиме) и по 4-х ходовой схеме (при работе в основном режиме).

ТВГ – 8М(Таганрогский котельный завод)

Теплофикационный, водогрейный, газовый, предназначен для подогрева сетевой воды, используемой на теплофикационные нужды. Котел является прямоточным, секционным, водотрубным с принудительной циркуляцией. Теплопроизводительность 8,3 Гкал/час, Р воды на входе =14 атм, Р воды на выходе = 8 атм. Циркуляция принудительная.

Котел состоит из топки, трубной системы, которая состоит из 2-х частей радиационной и конвективной.

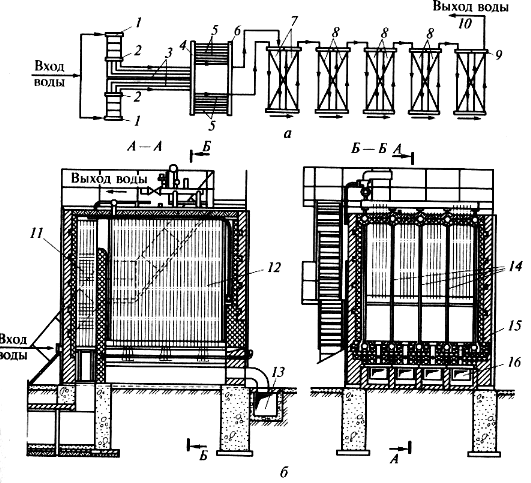

Рисунок 2.24 – Водогрейный котел ТВГ-8:

а – схема циркуляции воды; б – устройство котла;

1, 2 – верхние и нижние коллекторы конвективной поверхности; 3, 5 – потолочно-фронтальные трубы; 4, 6 – нижний и верхний коллекторы потолочного экрана; 7 – левые боковые экраны; 8, 14 – двухсветные экраны; 9 – правый боковой экран; 10 – выход воды в теплосеть; 11 – конвективная поверхность нагрева; 12 – радиационная поверхность нагрева; 13 – воздушный канал; 15 – горелки; 16 – подподовые каналы
